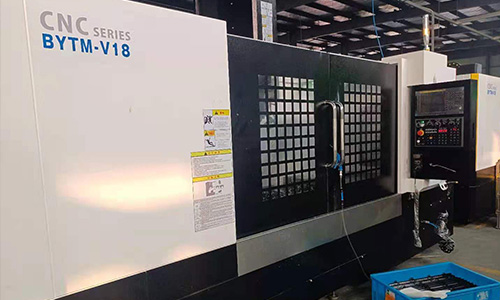

科鼎數控加工中心 該設備是一臺集銑、鉆、鏜孔、攻牙、切削、倒角、3D曲面加工于一體的數控設備,適用于各種鋼、銅、鋁型材等金屬加工。 我們上期講到了加工中心的十個問題的前五個,這期我們來講后五個!
6、空走刀時一切正常,生產加工產品工件時,規格誤差非常大
此狀況一種可能是絲杠或絲母與車床部位連接松動導致的。空機械表誤差沒有吃刀阻力,溜板運行一切正常,生產加工產品工件時由 于吃刀阻力擴大,絲杠或螺母與
數控車床相接處松脫,導致生產加工產品工件規格飄移。牢固聯接一部分,常見故障就可以清理。另一種可能是由電動式刀架導致的。假如刀架換刀后不可以全自動卡緊,進而吃刀
時刀具偏移加工廠 ,也會導致以上狀況。這時候應查驗刀架卡緊設備及刀架控制柜。
7、程序流程運行后,電機顫動不轉
這一狀況一般是步進電機電機或其自動控制系統斷相導致的。有可能是電機自身的常見故障也可能是其光耦電路的常見故障。
先查驗電機的聯接電源插頭是不是觸碰優良,若聯接電源插頭觸碰優良,可再將沒有常見故障的一相電機替換回來,若替換電機后運行一切正常,則表明原電機有常見故障,
若替換電機后仍不可以一切正常工作中,則表明其操縱一部分不 一切正常,可關鍵查驗驅動板上的功率大的三極管以及維護元器件釋放出來二極管,一般狀況下,這兩個元器件
毀壞的幾率比很大。
8、電動式刀架換刀時轉動不僅,不可以精確定位
它是因?yàn)楫?dāng)程序流程要某號刀時,電動式刀架正轉挑選刀具,當轉動到該號刀具時,沒有回復數據信號,進而使刀架轉動不僅,不 能精確定位。這時候應查驗電
動刀架上的霍爾傳感器,當霍爾傳感器毀壞時,會使所需刀具及時時,沒有檢驗數據信號輸出,進而導致以上狀況,這時候,拆換該號刀的霍爾傳感器就可以。
這類狀況一般是由齒輪傳動系統軟件運行阻力很大造成的。鉆削走刀時,刀架低速檔運行,低壓驅動器,電機運行轉距小 ,不能擺脫阻力導致丟步
。而回零時電機髙壓驅動器,運行速率高,扭矩大,又沒有費勁阻力,電機運行一切正常不丟步。那樣去時丟步,回到時一切正常便會導致以上狀況。這時候可查驗
電機減速器內傳動系統傳動齒輪或電機與滾珠絲杠中間傳動系統傳動齒輪上有沒有鐵銷臟東西,或溜板鑲條是不是過緊使運行阻力擴大等緣故。
9、程序流程運行完畢,刀具回到時足球越位
這類狀況一般是由齒輪傳動系統軟件運行阻力很大造成的。鉆削走刀時,刀架低速檔運行,低壓驅動器,電機運行轉距小 ,不能擺脫阻力導致丟步
。而回零時電機髙壓驅動器,運行速率高,扭矩大,又沒有費勁阻力,電機運行一切正常不丟步。那樣去時丟步,回到時一切正常便會導致以上狀況。這時候可查驗
電機減速器內傳動系統傳動齒輪或電機與滾珠絲杠中間傳動系統傳動齒輪上有沒有鐵銷臟東西,或溜板鑲條是不是過緊使運行阻力擴大等緣故。
10、程序流程運行完畢,刀具回到不上零點
這一狀況一般是自動控制系統常見故障造成的。刀具在走刀或在生產加工時規定低速檔運行,這時候電機運行速率較低,選用底壓開關電源供電系統,而程序流程回零點時,規定迅速退還,這時候規定步進電機電機快速運行,選用髙壓l驅動電源,使輸出轉距擴大,確保一切正常回零。控制高壓驅動電源輸出的有一開關三極管,當電源開關三極管毀壞后,快速回零點時,直流高壓電源無法打開,電機輸出轉距不足,導致回零丟步,導致刀具回到不上起點。這一常見故障拆換開關三極管就可以清理。
