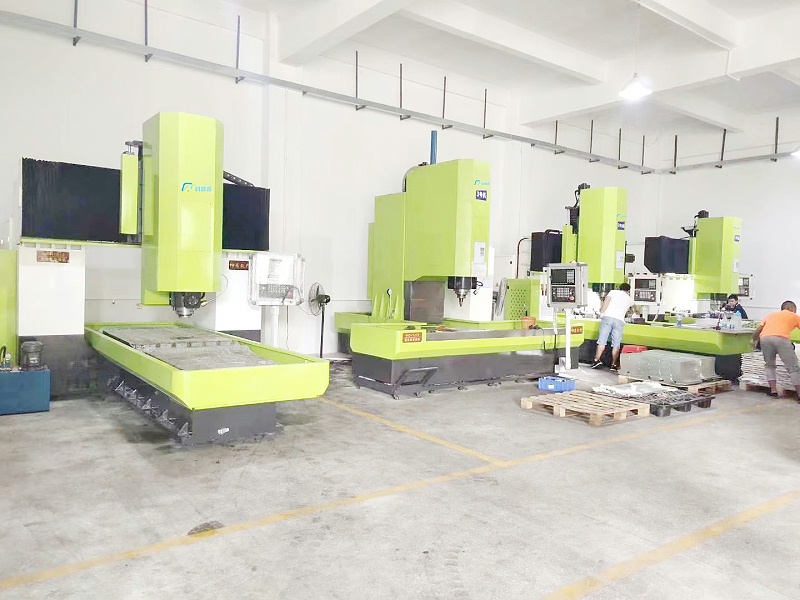

對于鋁合金型材角接構造的攪拌摩擦焊，得需要很多工裝。攪拌摩擦焊一般用于平板連接構造。現階段 ,對于0.8~75mm厚的鋁合金型材都能夠選用攪拌摩擦焊接。但實際上工程應用中大部分工程焊接結構采用的是型材或板材以角接方式所組成的，因為攪拌摩擦焊一般是由軸肩和被焊接面摩擦產生熱量，因而攪拌摩擦焊在角接構造中的運用受到限制，甚至于壓根就無法直接開展角接構造的 攪拌摩擦焊接。

為擴張攪拌摩擦焊的應用，選用一類新型外邊角接焊接的方式，對2519鋁合金型材進行了攪拌摩擦焊角接構造的焊接。實踐經驗證明，這種方法能夠?qū)﹄S意角度焊接件開展攪拌摩擦焊焊接，在項目中具有較高的實踐價值。

運用攪拌摩擦焊焊接角焊縫通常必須在待焊接件角部外邊鑲拼輔助工藝墊塊，使其在待焊位置組成隨意角度角接焊縫，頂部形成平面結構，為此去滿足攪拌摩擦焊工藝對焊接部位的特別要求。該角接焊接法可以從封閉式或半封閉式角接構件外邊焊接。

以22mm厚的2519耐磨合金鋼為例子開展摩擦焊。在焊接過程中，不同類型的攪拌摩擦焊工藝指標所得到的焊接接頭品質也有很大差別，尤其是在厚板焊接時工藝指標產生的影響尤其明顯。在工藝指標中，危害攪拌摩擦焊接頭品質的基本參數有軸肩直徑大小、攪拌針形狀、旋轉頻率及焊接速度。實踐經驗證明，攪拌頭參數為軸肩35mm、攪拌針直徑12mm、底部直徑3.5mm、長度23mm、旋轉頻率為30~40r/s、焊接速度在90~120mm/min的范圍之內都能獲得較好的接頭外型。

需要注意的是：焊接過程中，不一樣外形的攪拌對于能不能得到較好的焊接質量尤為重要。攪拌針底部直徑過小時，如果焊接工藝不合理，接近攪拌針底部因為攪拌針直徑太細有時候會產生剪切斷裂;攪拌針底部直徑太大或是旋轉頻率過低時，焊縫區域材料流動不充分，受到阻力太大，攪拌針會被從接近軸肩的區域剪斷。
