攪拌摩擦焊是一種用于材料科學領域的儀器,科鼎數控提供的攪拌摩擦焊設備精度高、耐久性好、低損耗等特點。熱影響區顯微組織變化小、殘余應力比較低,焊接工件不易變形。能一次完成較長焊縫、大截面、不同位置的焊接。接頭高、操作過程方便實現機械化、自動化,設備簡單,能耗低,功效高,對作業環境要求低等優勢。
攪拌摩擦焊方法與常規摩擦焊一樣。攪拌摩擦焊也是利用摩擦熱與塑性變形熱作為焊接熱源。不同之處在于攪拌摩擦焊焊接過程是由一個圓柱體或其他形狀的攪拌針伸入工件的接縫處,通過焊頭的高速旋轉,使其與焊接工件材料摩擦,從而使連接部位的材料溫度升高軟化。
使用攪拌摩擦焊的優缺點
攪拌摩擦焊的主要優點如下:
1、焊接接頭熱影響區顯微組織變化小.殘余應力比較低,焊接工件不易變形;
2、能一次完成較長焊縫、大截面、不同位置的焊接.接頭高:
3、操作過程方便實現機械化、自動化,設備簡單,能耗低,功效高,對作業環境要求低:
4、無需添加焊絲,焊鋁合金時不需焊前除氧化膜,不需要保護氣體,成本低;
5、可焊熱裂紋敏感的材料,適合異種材料焊接:
6、焊接過程安全、無污染、無煙塵、無輻射等。
攪拌摩擦焊也存在一定的缺點:
1、焊接工件須剛性固定,反面應有底板;
2、焊接結束攪拌探頭提出工件時,焊縫端頭形成一個鍵孔,并且難以對焊縫進行修補;
3、工具設計、過程參數和機械性能數據只在有限的合金范圍內可得;
4、在某種情況下,如特殊領域中要考慮腐蝕性能、殘余應力和變形時,性能需進一步提高才可實際應用;
5、對板材進行單道連接時,焊速不是很高;
6、攪拌頭的磨損消耗太快等。
攪拌摩擦焊是應用
焊接過程中也不需要其它焊接消耗材料,如焊條、焊絲、焊劑及保護氣體等,消耗的是焊接攪拌頭。
同時,由于攪拌摩擦焊接時的溫度相對較低,因此焊接后結構的殘余應力或變形也較熔化焊小得多。特別是Al合金薄板熔化焊接時,結構的平面外變形是非常明顯的,無論是采用無變形焊接技術還是焊后冷、熱校形技術,都是很麻煩的,而且增加了結構的制造成本。
攪拌摩擦焊主要是用在熔化溫度較低的有色金屬,如Al、cu等合金。這和攪拌頭的材料選擇及攪拌頭的工作壽命有關。當然,這也和有色金屬熔化焊接相對困難有關,迫使人們?cè)谟猩饘俸附訒r(shí)尋找非熔化的焊接方法。對于延性好、容易發生塑性變形的黑色材料,經輔助加熱或利用其塑性,也有可能實現攪拌摩擦焊,但這就要看熔化焊和攪拌摩擦焊哪個技術經濟指標更合理來決定。
攪拌摩擦焊在有色金屬的連接中已獲得成功的應用,但由于焊接方法特點的限制,限于結構簡單的構件,如平直的結構或圓筒形結構的焊接,而且在焊接過程中工件要有良好的支撐或襯墊。原則上,攪拌摩擦焊可進行多種位置焊接,如平焊,立焊,仰焊和俯焊;可完成多種形式的焊接接頭,如對接、角接和搭接接頭,甚至厚度變化的結構和多層材料的連接,也可進行異種金屬材料的焊接。
另外,攪拌摩擦焊作為一種固相焊接方法,焊接前及焊接過程中對環境的污染小。焊前工件無需嚴格的表面清理準備要求,焊接過程中的摩擦和攪拌可以去除焊件表面的氧化膜,焊接過程中也無煙塵和飛濺.同時噪聲低。由于攪拌摩擦焊僅僅是靠焊頭旋轉并移動,逐步實現整條焊縫的焊接,所以比熔化焊甚至常規摩擦焊更節省能源。
由于攪拌摩擦焊過程中熱輸入相對于熔焊過程較小,接頭部位一般不存在金屬的熔化,是一種固態焊接過程,在合金中保持母材的冶金性能,可以焊接金屬基復合材料、快速凝固材料等采用熔焊會有不良反應的材料。

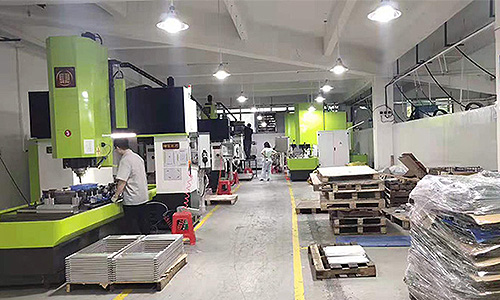

科鼎數控從事鋁型材加工設備研發制造12年,為汽車、新能源、家居、電子、5G、光伏等各行業鋁部件加工提供高精加工設備。主要產品有:CNC加工中心、數控龍門加工中心、型材復合加工中心、效率高快速模具加溫爐、全自動鋁材鋸切機、摩擦攪拌焊機等等。軍工技術背景,30余位技術人才,技術班底深厚,并榮獲16項發明專利認證。科鼎數控設備品質大型企業一致信賴,共同見證硬核實力。
